选矿厂常用的磨矿设备之球磨机

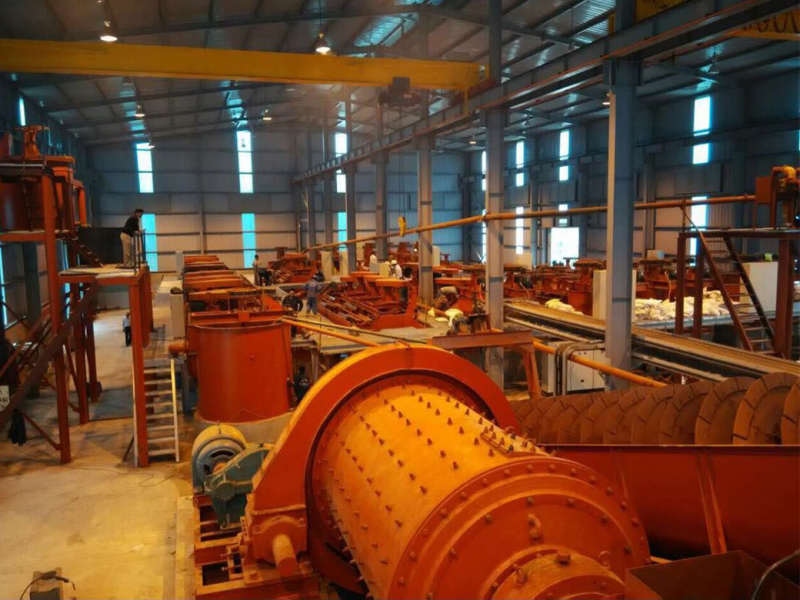

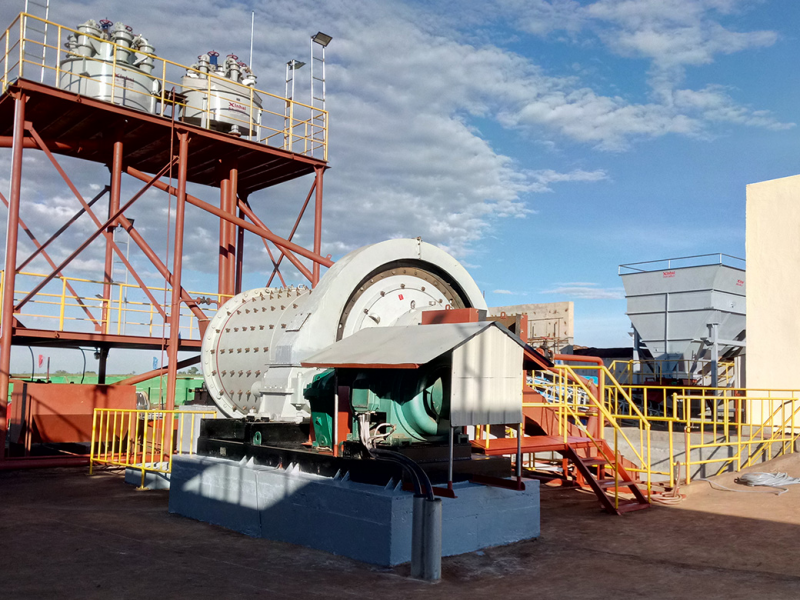

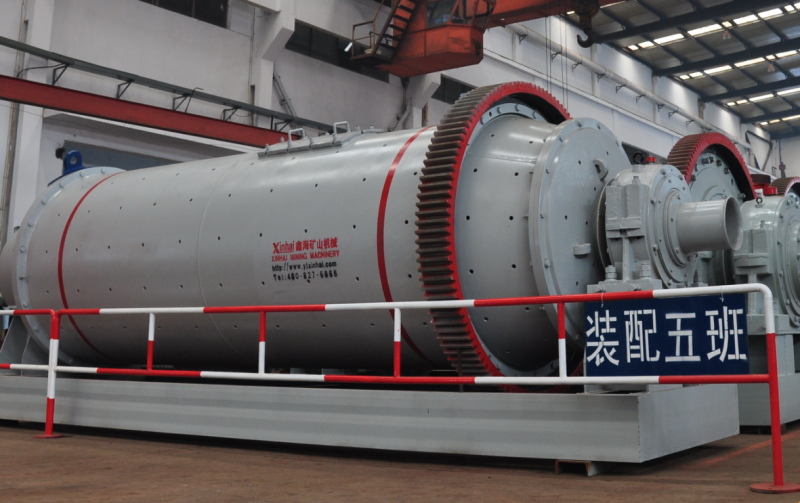

1球磨机实物图

供图单位：山东鑫海矿业技术装备股份有限公司

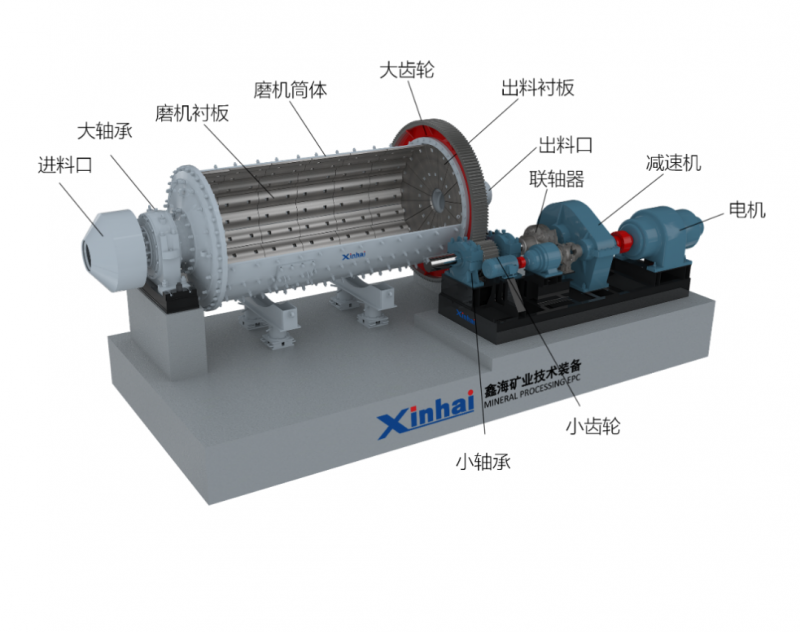

2球磨机原理图

球磨机的主要原理是，由传动装置带动进行缓慢转动，从筒体给料端不断给入物料，物料与磨矿介质（钢球、钢棒等）在筒体内不断重复抛落和磨剥过程，将物料粉碎。同时，随着筒体内物料的不断增加，物料由给料端向排料端移动，达到成品粒度的物料从筒体出料端排出。

供图单位：山东鑫海矿业技术装备股份有限公司

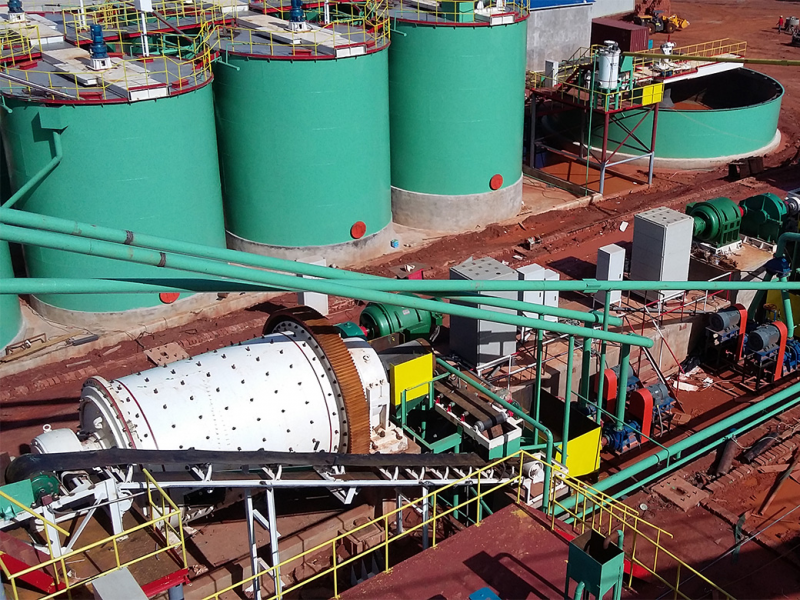

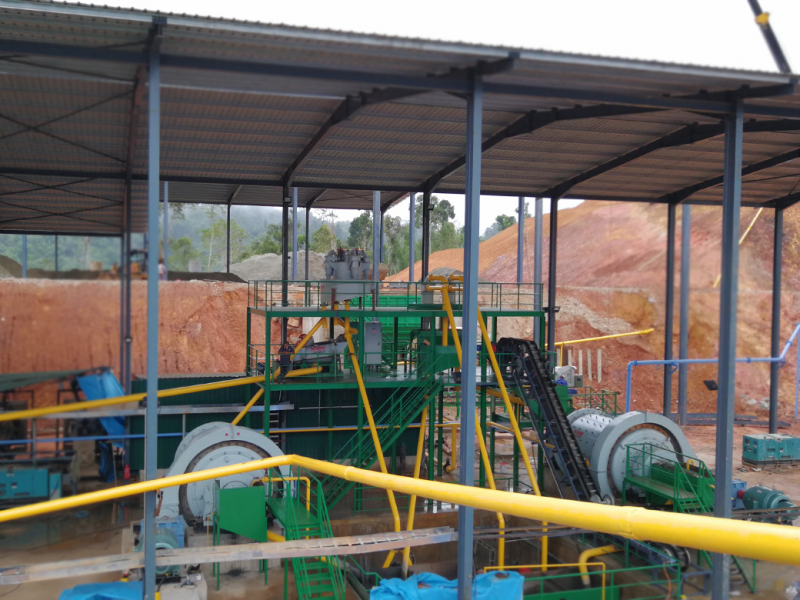

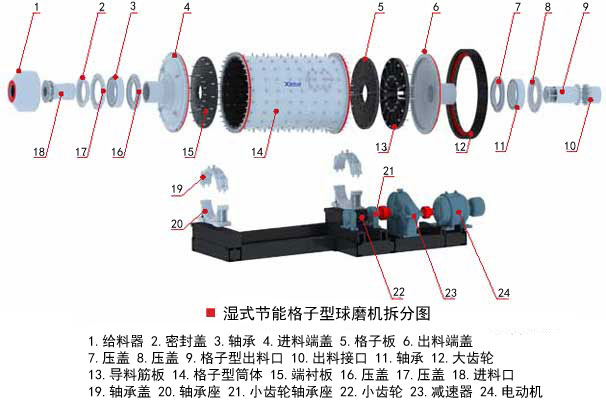

3球磨机配套设施

●  盘车系统（慢传系统）：

☞ 配置了慢速传动系统，球磨机启动时由慢速传动自动切换至主电机运行，降低启动时电网压力及能耗，保障电路安全；

☞ 慢速传动系统类似于汽车低速挡，便于更换衬板，降低能耗，避免事故发生；

☞ 长时间停车后，使用慢速传动使物流恢复至松散状态，避免物料板结造成启动困难；

● 给矿小车

☞ 可配置多种给料方式，使用给料小车，沿固定轨道移动，方便安装；

☞ 沿轨道移开小车即可进行检修工作，无需拆卸球磨机；

☞ 可单独更换给料小车的给料弯管，无需拆卸球磨机，维护方便；

● 顶起装置：

☞ 配置液压顶起装置，操作简单，水平顶起球磨机筒体，避免球磨机顶起高度不一造成损坏；

☞ 维修球磨机安装更方便；

☞ 更换衬板更方便，同时便于检查检修轴瓦；

● 筒体+端盖：

☞ 采用止口定位设计，避免衬板倾斜脱落；

☞ 可搭配端衬板提升条和双波形筒体衬板，改变研磨体运动状态，增加钢球与矿物的接触面积，提高磨矿效率；

☞ 中空轴端盖一体化设计，强度高，不易损坏；

●主轴承：

☞ 主轴承采用全静压轴承，配合全静压轴，磨损小，延长使用寿命，减少能耗；

●大小齿轮

☞ 大小齿轮可使用喷雾润滑，润滑效果均匀，降低润滑油用量，减少环境污染。

供图单位：山东鑫海矿业技术装备股份有限公司

供图单位：山东鑫海矿业技术装备股份有限公司
